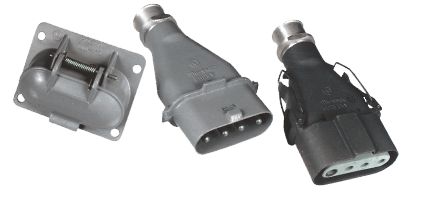

Соединители электрические низкочастотные штепсельные типа ШК, ШЩ, ШН |
|
Обозначение
Вилка (Розетка) ШК(Н,Щ)4(3)х60(15,25,100)-1В ТУ У 32.1-14308479-003-2004, гдеШК (Н, Щ) - соединитель штепсельный кабельный (настенный, щитовой); 4 (3) - количество контактов; 15 (25, 60, 100) - сила тока на контакт; 1 - вариант исполнения изолятира: 1 - изолятор из термореактивной пластмассы; отсутствие цифры - изолятир из керамики; В - вид климатического исполнения В2.1 по ГОСТ 15150; отсутствие буквы - УХЛ1.1 по ГОСТ 15150; ТУ У 32.1-14308479-003-2004 - обозначение технических условий; Вид покрытия контактов: без покрытия - для исполнения УХЛ, серебро - для исполнения В |
|
Условия эксплуатации
Повышенная рабочая температура, °С:для исполнения УХЛ 55 для исполнения В 80 Пониженная рабочая температура, °С минус 50 Смена температур (с учетом температуры перегрева контактов), °С: для исполнения УХЛ от 75 до минус 50 для исполнения В от 100 до минус 50 Повышенная относительная влажность воздуха, % для исполнения В при температуре 35 °С 98 для исполнения УХЛ при температуре 25 °С 98 Иней и роса (исполнения В в сочлененном состоянии) Дождь (соединители кабельные исполнения В в сочлененном состоянии) Динамическая пыль, солнечное излучение, плесневые грибы, соляной туман (исполнения В в сочлененном состоянии) Хвостовики контактов соединителей (вилок, розеток) должны допускать присоединение кабелей сечением жил, мм^2, не менее: на токи 15 и 25 А 6 на токи 60 и 100 А 10 Хвостовики контактов соединителей (вилок, розеток) должны обеспечивать прочное соединение с жилой кабеля зажимным винтом Хвостовики контактов для крепления жил кабеля имеют отверстия диаметром, мм: у соединителей на 15 А 4,2 у соединителей на 25 А 5,5 у соединителей на 60 и 100 А 8,5 |
|
Технические характеристики
Сила тока, А 15; 25; 60; 100Напряжение, В (ампл ), не более 400 Сопротивление контактов, мОм, не более: для соединителей на 60 А исполнения УХЛ 1 для соединителей на 25 А исполнения УХЛ 3 для соединителей на 15 А исполнения УХЛ 5 для соединителей исполнения В (всех типоконструкций) 1 Электрическая прочность изоляции, В (ампл ) 1600 Сопротивление изоляции, МОм, не менее 5000 Число сочленений-расчленений 1000 Минимальная наработка, ч 30000 Гамма-процентный срок сохраняемости при y = 99,5%, лет 25 |
